Nous voulons additionner les deux tensions alternatives sinusoïdales A et B (montage en série).

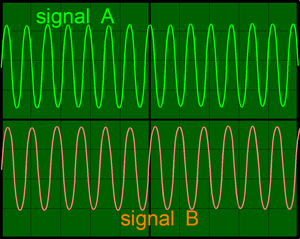

On les voit sur un oscillogramme ci-dessous, à gauche.
On voit tout de suite qu'elles n'ont pas la même fréquence. Cela pose un gros problème.

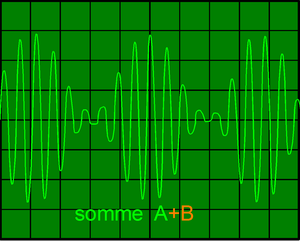

La somme de ces deux tensions est visualisée ci-dessous, à droite.
Le phénomène qui se rencontre également dans l'accord des instruments de musique porte le nom de "battements".
Lorsque l'amplitude est grande, il y a de la tension : les appareils électriques (les ampoules en particulier) donnent de la puissance mais dans les zones pincées, il y a sous alimentation. Ce phénomène est intolérable et il faut impérativement que le signal A et le signal B aient la même fréquence.
Tous les alternateurs interconnectés doivent être SYNCHRONES.
Fort heureusement, le plus gros des générateurs asservit le plus petit: il l'oblige a adopter la bonne fréquence.
Si les générateurs sont en dérivation, ce sont les intensités qui s'additionnent. L'effet est le même sur le réseau.
