g = + 2,5 , l'image est plus grande, le grandissement positif indique : image droite.

1.4.a et g₃ = O₃A'/O₃A

1.4.b on multiplie tout par O₃A : 1/g₃ -1= O₃A/f₃

1/g₃ = O₃A/f_{3 +1 et} g₃ = [O₃A/f_{3 +1]^-1}

1.4.c O₃A=-0,43 m donne g₃ = - 3,5

O₃A = -,063 m donne g₃ = - 1,1 .Rien d'étonnant, c'est lorsque l'objet s'approche du foyer que la loupe est la plus grossissante.

5) L8 est plus convergente, il faut rapprocher l'écran de la lentille dans les questions 1.1 et 1.2

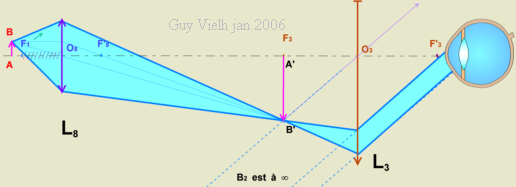

II) Deux lentilles. le système doit être afocal. les réponses sont sur le schéma du bas



1 système à une lentille L3.

1.1 f₃ = 1/C₃ = 0,333 m .

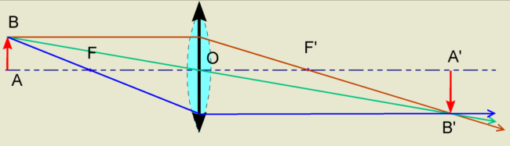

L'énoncé indique que O₃A = -0,50 m algébriquement. entraine que O₃A' = 1 m

L'image est réelle (on peut la former sur un écran) , le grandissement est g₃ = -2 : elle est INVERSEE et apparaît comme un P vue dans le sens de marche de la lumière c'est à dire qu'on regarde l'ecran depuis la source.

1.2 si O₃A = -0,33 m l'image se forme très loin (à l'infini !) Et le banc d'optique n'est

certainement pas assez long.

1.3 A est entre le foyer objet et la lentille. O₃A = -0,20 m . La relation de conjugaison donne O₃A' = -0,50 m . L'image est du même côté de la lentille que l'objet. L'image est virtuelle comme le montre le schéma: la lumière semble provenir de A'B' qui n'a aucune existence. le grandissement est g = A'B'/AB = O₃A'/O₃A

LOUPE ET MICROSCOPE N°2 page 58
