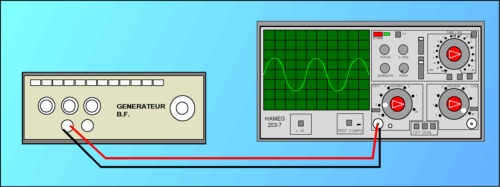

branchement pour l'exercice 5
les règlages: si on veut voir deux périodes, le spot doit traverser l'écran en plus de 2T = 2/1500 = 1,33 ms : une division doit être franchie en plus de 0,133 ms. On va prendre 0,2 ms/div
Verticalement, l'amplitude est de 1 V, on dispose de 4 divisions, la sensibilité sera choisie à 0,5 V/div. Cela fera 2 div pour h.
La valeur inférieure: 0,2 V/division donnerait une altitude "h" de 5 divisions: la courbe sortirait de l'écran.
La valeur de 1V/div donnerait h = 1 division ce qui est trop petit.
1) électromagnétique H.F. / porteuse / modulée
b) rectligne / 2,997925.105 km.s-1
c) sans / avec
d) u(t) = Uo. cos [2.p.f.(t+j)] avec j = phase et f = fréquence
2)a) faux : le son n'est pas une onde électromagnétique
2b) faux: le son ne se propage pas dans le vide.
2c) vrai
2d) faux. Cette différence = 2 x amplitude
3) QCM
a : 10-7 m
b: fortement amortie ...
c: identique
d: de l'énergie.
