Pour mesurer la période temporelle, il faut "lisser" la porteuse c'est à dire tracer la courbe en bleu clair.

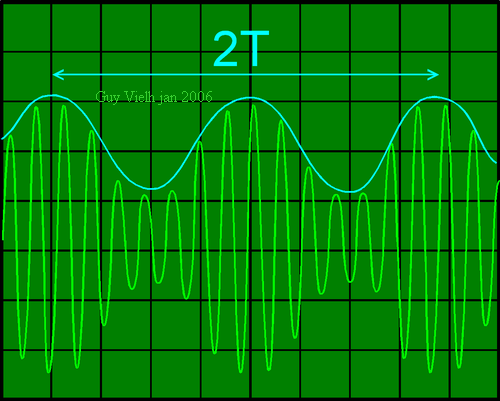

a) Figure 1: l'amplitude change pérodiquement, pas la période (donc: la fréquence reste fixe) on a une mofulation de l'amplitude: modulation d'amplitude.

Figure 2 : l'amplitude reste à peu près constante mais la fréquence se modifie: on une modulation de fréquence.



b) Um est fonction du temps en modualtion d'amplitude.

(f-fo) est fonction du temps dans la modulation de fréquence. fo est la fréquence de la porteuse = fréquence de la station éméttrice. Par exemple 93,50 MHz. pour la radio.

c) figure 1/

signal T = 10 ms : f = 100 Hz

porteuse T = 10/8 = 1.25 ms : f = 800 Hz

Modulation étude graphique 16 p 110 bac

G Vielh 2005 niveau 9
