Le rayon qui sort de la lentille parallèlement à l'axe optique et qui semble provenir de A' est parti de A comme si il était passé par le foyer objet. Tracez, on a F.

exercice 14 le grandissement doit être de ± 4 .

OA'/OA = ± 4 et la formule de conjugaison

OA = - 0,15 cm fonctionnement en loupe (image virtuelle)

OA = - 0,25 cm produit l'image renversée qu'on peut avoir sur un écran (réelle)

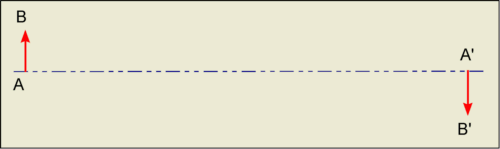

exercice 13: Le rayon issu de A et qui aboutit en A' sans être dévié, passe par le centre optique O. Tracez ! Son intesection avec l'axe optique donne la position de la lentille. On trace le rayon issu de A parallèle à l'axe optique. Il rencontre la lentille, il en ressort en passant par A' : tracez le, son intersection avec l'axe optique donne F'.

On trace le rayon parallèle à l'axe optique qui atteint A'. Il est tombé sur la lentille en provenant de A en passant par F. tracez: on a F. Cette lentille est donc convergente puisqu'elle donne une image "de l'autre côté" . le grandissement est de -1. La distance entre l'objet et son image est de 4f.

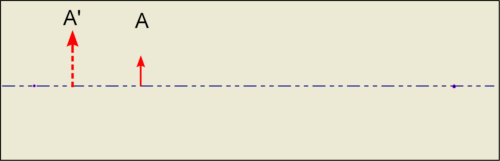

Deuxième dessin: une loupe! Tracez A'A, son prolongement coupe l'axe optique au centre optique. On a la position de la lentille. Le rayon issu de A et parallèle à l'axe optique ressort de la lentille en passant par le foyer image et il semble provenir de A'. Tracez, on a F'.

page 22 exo 13 et 14
