endoscope à 3 lentilles
L'intérêt est que l'image est proche de l'observateur: on peut installer un microscope au bout du tube.
C'est un endoscope qui permet d'inspecter des lieux où l'on ne peut pas aller (trop étroits) . Il faut acheminer la lumière pour éclairer AB, cela se fait par une fibre optique.
Inconvénient: le tube est rigide: cela limite sévèrement les applications en particulier médicales.
Cette technique rudimentaire est supplantée par l'acheminement de la première image par un faiseau de fibres optiques (souple) et par les caméras miniaturisées.

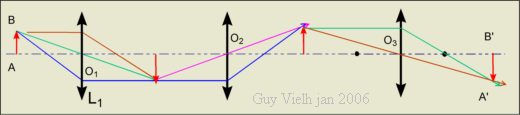

endoscope à 3 lentilles
a) On reconnaît la disposition de Silbermann.
OA = -2f et OF' = f (algébriquement) impose OA' = + 2f avec g1 = -1
b) la deuxième lentille est placée dnas les même conditions derrière L1.
Pour L2 les conditions de Silbermann sont remplies et on a g2 = -1
Alors après L2 l'image a la même taille que l'objet mais son grandissement étant g1.g2 =+1
Après deux lentilles l'image est droite.
Il n'est pas difficile du tout de comprendre que, avec ce jeu de lentilles disposées de 4f en 4f le long d'une tige rigide, on transporte une image qui est tantôt droite si le nombre des lentilles est PAIR, inversée si le nombre des lentilles est IMPAIR.
