d) L'angle a' sous lequel on voit A1B1 est :
a' = A1B1 / f2 = 0,05 rad pour un carré de 1 mm de côté.
e) L2 et L3 ont même distance focale : on retrouve l'angle a' qui sous tend l'image A3B3 après L3.
a' = A3B3 / f3 donc : A3B3 = A1B1

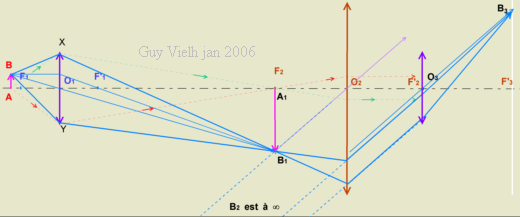

f) construction à faire avec beaucoup de soins. Une petite erreur de tracé sur la première lentille s'amplifie vers la droite du dessin !
a) L3 et son écran sont un "oeil réduit". Le microscope fonctionne en montage "afocal". Par conséquent, les rayons issus d'un point de l'objet sortent de L2 parallèlee entre eux. L3 les focalise dans son plan image.
Le plan image de L3 contient F'3 foyer principal image de L3
b) Un schéma est indispensable. Si l'image donnée par le microscope (A2B2) est à l'infini c'est que A1B1 (image intermédiaire) est dans le plan focal objet de de L2.
O1A1 = 30 cm = + 0,30 m avec f1 =0,05 m
calculons O1A = -0,06 m ce qui est la distance objet donnée par l'énoncé: le microscope donne l'image définitive (A2B2) à l'infini.
c) le papier millimétré est l'objet, l'image intermédiaire est agrandie: le grandissement de l'objectif: O1A/O1A1 = -5
