Les extrèmités étant inverseuses, un noeud de vibration s'y trouve. Le cavalier en papier posé à 15 cm d'un bout vibre comme la corde (il est léger et ne perturbe pas trop la vibration). Lorsqu'il reste immobile c'est qu'il est posé sur un noeud de vibration.

Nous savons donc que pour f = 228 Hz, l/2 = 0,15m.

Or l = v/f (par définition)

par conséquent, v = l . f = 68,4 m.s^-1.

. . .

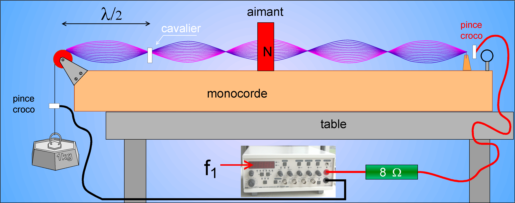

Quelle est la situation ?

Une corde avec deux extrèmités fixes. Nous comprenons : deux extrêmités inverseuses .

L'aimant enjambe cette corde qui est parcourue par un courant issu d'un GBF. Ce courant plongé dans un champ magnétique engendre

une force de LAPLACE. Cette force est le produit vectoriel i.l.B. Elle change de sens lorsque i change de signe. Cela se produit à chaque période. Donc la force perpendiculaire au fil suit exactement les variations du courant produit par le GBF amplifié.

Le fil est soumis à une excitation périodique transversale et une onde se propage sur la corde. A cause des extrèmités qui réfléchissent cette onde, un système d'ondes stationnaires peut s'établir lorsque la fréquence du GBF est celle d'un mode propre de la corde.

Des ventres et des noeuds apparaissent, distants de l/2.

N° 10 page78 Un cavalier immobile

G Vielh 2006 niveau 9
