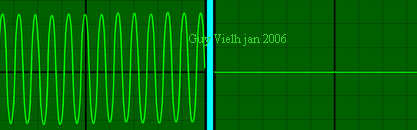

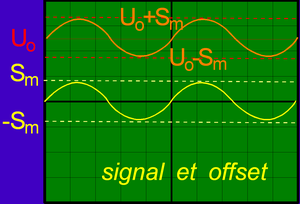

c) si A est reliée à M, le générateur GBF2 est court circuité . S'il n'est pas protégé contre cette vacherie, il est détruit. Mais les appareils achetés dans le commerce sont protégés. Sa tension disparaît et la tension USM n'est plus modulée. Oscillogramme ci-dessus à gauche: décalage vers le haut de Uo avec mode DC enclenché.

Si B est relié à la masse M, alors UBM = 0 et USM = 0 continuellement. Oscillogramme ci-dessus à droite.

. .



a) mode balayage . signal rouge : UAM

signal vert : UCM

Enregistrement B : mode XY . On constate que, selon Y le spot monte et descend beaucoup

plus souvent qu'il ne balaye l'écran horizontalement: nous pouvons en conclure que UCM est branché sur le canal 2 parceque c'est lui qui devient la voie Y en mode XY. UAM=voieX = canal I

b) UBM aura l'allure de la courbe orangée:

N°10 Où était-ce branché ?

G Vielh 2005 niveau 9
