a) Dans l'énoncé, on propose des DEL pour détecter le signal.
Dans l'exercide 6 on démonte qu'une LED (dans le monde) ou DEL (dans les livres de l'éduc nat et là seulement) c'est la moins bonne (la plus mauvaise) des diodes qu'on puisse choisir.

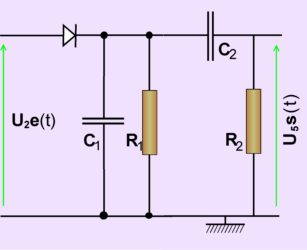

Ceci mis à part, le schéma du circuit de démodulation d'amplitude est à droite.
la choix des valeurs est soumis aux critères:
Tp<< R1C1< Ts ou F>> 1/R1C1>f
Le choix de C2 et R2 est plus souple. Tout condensatur C2 bloque la composante continue. Cependant une trop petite valeur conduirait à une coupure des fréquences basses contenues dans le signal détecté.
