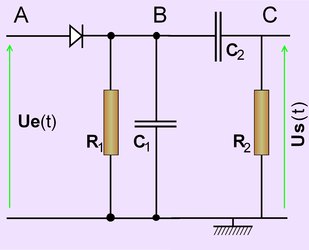

a) Le schéma porte les points de branchement des trois oscillogrammes représentés.
b) F = 40 000 Hz donc Tp =25 ms
En observant l'oscillogramme, on compte 20 périodes pour une division de l'écran: la base de temps est 0,5 ms/div
Le signal montre des structures de l'ordre du quart de divisions: Ts = 0,1 ms minimum.
R1C >> Tp soit R >> 25.10-6 / 10.10-9 = 2,5 kW
R1C < Ts soit R< 10-4 / 10.10-9 = 10 kW .
2,5 kW < R1 < 10 kW
