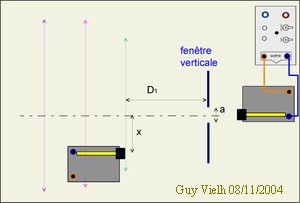

L'emetteur est placé à une dizaine de centimètres d'une fente dans une plaque de carton.
Le récepteur est déplacé sur une ligne perpendiculaire à l'axe émetteur, fente. On relève l'intensité en fonction de la position.
La théorie donne les résultat que l'on doit obtenir:
L = largeur de la fente centrale = 2.l.D/a
Le relevé des hyperboles est fastidieux mais sur une seule exploration selon une ligne normale à l'axe de symétrie, on obtient la figure classique.
Avec les ultrasons à 40 kHz, une fente de 5 cm de largeur avec D = 50 cm,
L = 16 cm. Elle est assez facile à détecter. Les franges latérales sont très faibles.
