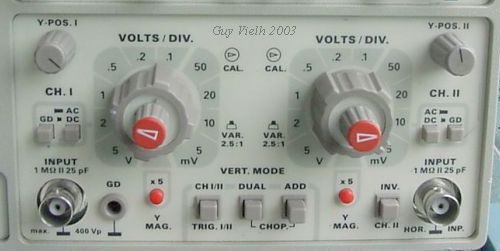

On voit deux boutons car il y a deux entrées, chacune munie de
son amplificateur. Ils sont indépendants. Le réglage est indiqué
sur la façade en regard de la marque blanche du bouton cranté.
Attention, sur l'image, le bouton central rouge du
canal 1 n'est pas en position calibrée. Cela signifie que
l'indication 1 V/div est fausse. Par contre, à droite, le bouton
central est en position calibrée et la sensibilité est de
5 mV/div
Le bouton poussoir carré "GD" permet de mettre le signal d'entrée à la terre (ground) pour régler la ligne de base. Pensez à le sortir pour les mesures. L'autre bouton carré AC/DC : en AC (alternatif current) a comme effet de ramener le signal vers la ligne de base. Par exemple les signaux rectangulaires ont leur paliers inclinés vers la ligne de base. Tout signal est alors symétrisé. La plupart des mesures se font avec DC enclenché.
