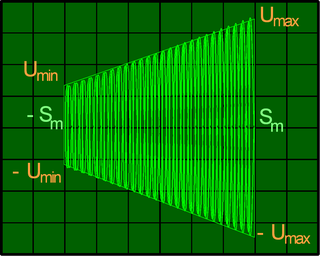

Une bonne modulation d'amplitude produit un trapèze en mode XY sur l'oscillo. L'entrée I qui est X reçoit la tension s(t)+Uo. L'entrée II qui est Y dans ce mode reçoit la tension modulée en sortie du multiplieur soit u(t). La tension Umin à gauche n'est jamais négative, tout va bien .

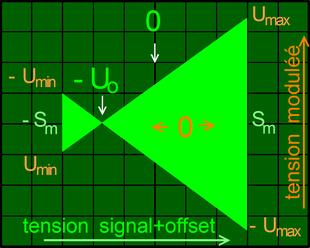

A droite, Umin est négative: il y a surmodulation. Uo n'est pas assez grand. On peut lire Uo sur l'axe horizontal au croisement. Démonstration:
us(t) = k.Pm.[Sm.cos(2pf.t)+Uo]cos(2pF.t) c'est ce qui se passe verticalement. Au croisement, us(t) = 0 il faut que Sm.cos(2pf.t)+Uo = 0 car le second terme assure le remplissage en vert des triangles. Donc, lorsque us(t) = 0 , s(t) = Sm.cos(2pf.t) = - Uo. On voit que Uo < Sm : il y a bien surmodulation. Elle diminue lorsqu'on augmente Uo. Elle cesse dès que Uo > Sm :le croisement disparaît à gauche . On peut chanter : "C'est la modulation qui rit quand on la trapèze" .
