Hameg 303
Le principe de l'oscilloscope est de montrer une image à chaque balayage.
la rémanence du "phosphore"ainsi que la persistance de l'impression lumineuse sur notre rétine nous fait voir un genre de dessin animé.
Si on veut scruter un phénomène, il faut que les images qui se succèdent sur l'écran soient identiques.
.
Hameg 303
Hameg 203

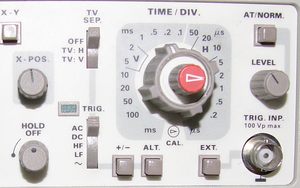

Le bouton "niveau" ou "level" permet de jouer sur la tension à laquelle le déclenchement se produit. Soit en tension positive soit négative
salle N010 armoire A2 étagères E1 et E2
Le déclenchement du balayage si il se fait toujours à la même étape du phénomène périodique est la solution de ce problème.
Le déclenchement est une fonction de base de la machine.
On choisit le canal sur lquel se fait ce déclenchement:
A/B ou CH I / CH II
Cela a comme conséquence de figer le signal de ce canal sur l'écran.
L'autre canal, si sa fréquence n'est pas en rapport simple avec celle du canal qui provoque le déclenchement, défile. C'est normal.
Modèle 203: l'image montre le déclenchement sur le canal II.
