Une application dans le récepteur radio en modulation d'amplitude.
donc USM = - UEM . (R2/R1) .......................... Le gain est de R2/R1
Quel intérêt ? La tension se sortie est inversée par rapport à la tension d'entrée. Un changement de signe en quelque sorte.
Sur les oscilloscopes, il est assez souvent utile d'inverser le signal ou le déclenchement de balayage. Un dispositif de ce type est donc installé à bord.
Une application dans le récepteur radio en modulation d'amplitude.
Propriétés: en mode ampli
V+ = V- (les deux entrées sont au même potentiel)
i+ = i- = 0 (l'AOP ne prélève aucune intensité= son impédance d'entrée est infinie)
On peut utiliser l'AOP pour inverser la tension d'entrée UEM

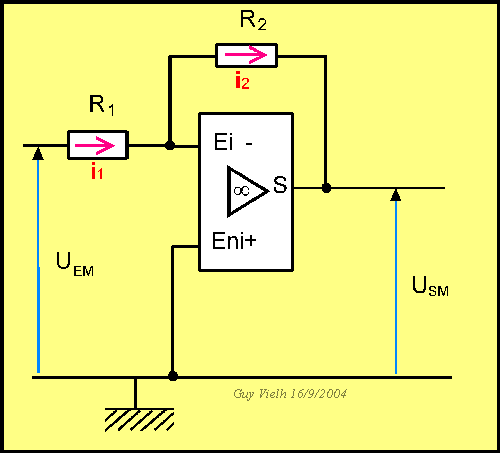

Le schéma montre un AOP en mode "inverseur".
Un fil relie l'entrée non inverseuse à la masse: cela contraint V+ = 0
or V- = V+ donc V- = 0. Le courant i1 coule vers la droite.
i1 = UEM/R1 - V-
UEM/R1 = i2 (propriété de l'AOP)
i2 = V- -USM / R2 = - UEM/R1
