Dans un véritable ampli, on peut ajuster aussi le signal provenant de la source par un potentiomètre placé ainsi. Ce n'est pas la meilleure solution car le bruit de fond de l'ampli sera gènant pour une écoute à bas niveau.
Il est plus astucieux de modifier le gain en jouant sur le rapport R2/R1 comme il est montré dans
Les branchements indiqués Y1 et Y2 sont destinés aux deux entrées d'un oscilloscope pour voir ce que l'on fait. Dans un véritable ampli de puissance, elles n'existent pas !
Une application dans un récepteur radio en modulation d'amplitude.

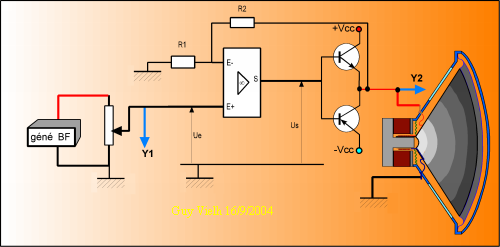

Lorsque l'on a besoin de puissance, pour alimenter un haut-parleur par exemple, amplifier la tension avec un AOP ne procure pas l'intensité nécessaire.
On procède en deux étapes:
Une amplification en tension avec AOP suivie d'une paire de transistors complémentaires dont chacun amplifie une partie du signal: celui du haut (npn) traite la partie positive et celui du bas (pnp) s'occupe de la partie négative.
La rétroaction par R2 fait disparaître les problèmes de raccordement entre les deux lobes du signal (les transistors ne se déclenchent que si Ube > 0,7V environ.)
Cet ampli de puissance est dépourvu de réglage du gain. C'est pourquoi on ajuste le signal d'entrée.
