PROTOCOLE: pour chaque fréquence choisie: 50, 100, 200, 500 ... jusqu'à 20 kHz, on cherche la limite d'audibilité: baisser U jusqu'à ne plus rien entendre, puis l'augmenter pour s'assurer qu'on est bien au seuil. On relève U pour chaque fréquence.
On fait donc un tableau pour chaque oreille. Fréquence , U. Dans ce tableau, on trouve le seuil le plus faible ( c'est en général entre 1 et 5 kHz) on l'appelle U°). On calcule pour chaque ligne U/U°
puis Ldb = 20.log(U/U°) le tableau contient 4 colonnes:
fréq ; U ; U/U° ; LdB
tracer LdB fonction de fréq = c'est l'audiogramme.
LdB = 10.log P / P°
P° est la puissance de référence qu'on choisit. P est la puissance reçue elle est P = U²/R avec R=résistance du casque. P° = U°² / R alors
LdB = 20 log (U / U°)

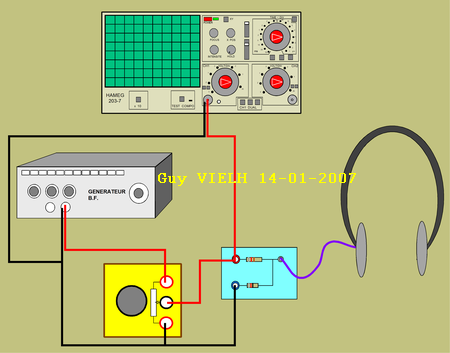

Réaliser le montage de droite:
choisir une fréquence proche de 1 à 2 kHz avec le générateur B.F.. Réglez le potentiomètre à mi-course. A l'aide de "amplitude" et de -20 dB sur le généBF baissez le son jusqu'à ne pratiquement plus rien entendre.
Fignolez avec le potentiomètre.
Pourquoi ce montage compliqué? Sans le potard, le casque est tellement sensible que, lorsqu'on n'entend plus rien, l'oscillo ne voit rien non plus, alors on ne peut savoir si il y a encore un signal ou non. Ici, on voit encore la sinusoïde quand le son s'éteint pour notre oreille.
