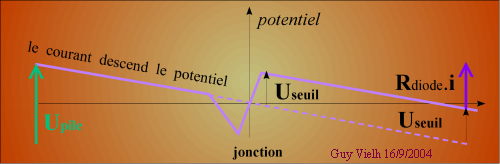

Cette valeur Useuil affaiblit le courant: Sur le schéma, on voit que:
Upile = UAK = Useuil + R.i
R est la résistance interne de la diode + la résistance de protection montée en série. N'oublions pas ce composant si nous voulons conserver la diode en état de fonctionnement!.

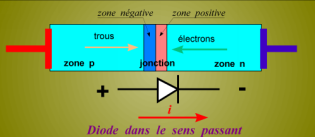

Tout près de la jonction, les électrons libres, au cours de leurs mouvements erratiques sont capturés par les trous voisins de la jonction. Parce que les charges se conservent, cela aboutit à un déséquilibre électrique qui arrête cette combinaison.
Mais la jonction et polarisée.
La zone bleue est légèrement négative, la zone orangée est légèrement positive.
Conséquence: les trous qui vont vers la droite, rencontrent un talus de potentiel qu'ils doivent escalader. (les électrons qui vont vers la gauche rencontrent eux aussi un talus de potentiel) C'est le seuil de la jonction.
