Ce basculement provoque une cascade d'événements: VS2 devient nul, VE1 aussi, aussitôt VS1 devient +Vcc. Le potentiel VE2 passe instantanément de Vb à Vb + Vcc. Le condensateur (armature de droite) commence à se vider à travers la résistance R: VE2 va décroître exponentiellement; lorsqu'il vaut Vb, le NAND de droite va basculer. (point II)
Au point II, VS2 devient Vcc , VE1 aussi, le NAND de gauche bascule VS1 = 0. Cela entraîne VE2 à plonger au potentiel Vb-Vcc. L'armature de droite du condensateur commence à se charger, à travers R, exponentiellement, jusqu'à atteindre la valeur de basculement Vb ...

Mais cette histoire ressemble tellement à ce qui s'est passé au point I que c'est la même chose ! tout recommence. Le multivibrateur fonctionne. On dispose de signaux créneaux sur S2 et sur S1. Quelle st la période du multivibrateur ?

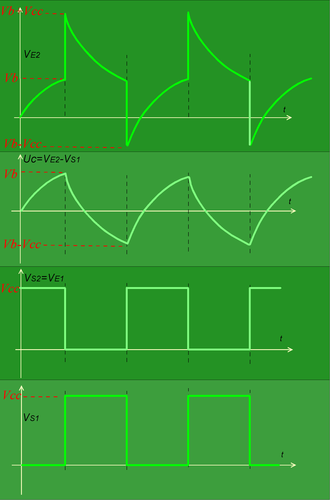

évolution ...............I ..............II ............I ............II

Lorsqu'on ferme le circuit, l'entrée E2 est à 0V, le Nand donne une sortie VS2 = +Vcc (5 V par exemple).

Comme VS2 = VE1 (reliées par un fil) l'inverseur NAND de gauche donne une sortie VS1 = 0 V

Une intensité va donc circuler dans la résistance R. Le condensateur C va voir son armature reliée à S2 se charger. (C'est une situation de circuit RC)

Le potentiel VE2 va donc augmenter exponentiellement jusqu'au basculement du NAND de droite lorsque VE2 = Vb. (point I)



MULTIVIBRATEUR ASTABLE (1)

G Vielh 2004 révision 2008 niveau 9
