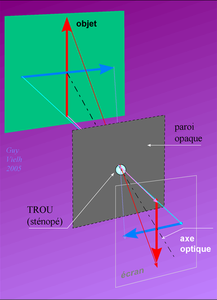

Une chambre noire est une boîte dans laquelle la lumière ne peut entrer que par un petit trou:
le sténopé.
La lumière se propage en ligne droite:
en conséquence, les différents rayons provenant de l'objet observé se croisent en passant dans le trou.
Cela a pour conséquence d'inverser totalement les images qui se forment sur l'écran sur le mur vertical du fond de la chambre noire.
On peut également voir que les images sont inversées de gauche à droite, comme c'est le cas pour la flèche bleue dans le schéma de gauche.
Une lentille convergente a comme propriété fondamentale que tout rayon passant par son centre n'est pas dévié.
On retrouvera donc l'inversion totale des images réelles dans les imageurs. Qu'ils soient appareils photo argentiques, numériques, photoscopes, camescopes, instantanés ...
Comme on le voit sur le schéma de gauche, le lumière issue de la flamme de la bougie formera une petite tache lumineuse SOUS l'axe optique.
La lumière provenant de la base de la bougie donnera une tache AU DESSUS de l'axe optique.
Les images sont renversées de haut en bas.
