A) La lumière pénètre dans la goutte et rencontre une suite de dioptres sur lesquels elle subit à la fois la réflexion et la réfraction.
Les rayons qui émergent de la goutte peuvent être vus.
Les rayons de classe 1 sont des rayons réfléchis: ils ne sont pas dispersés et ne viennent pas vers l'observateur .

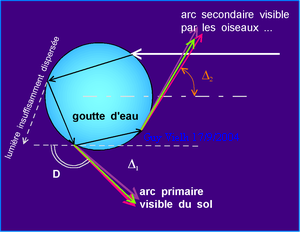

C) Sur ce schéma, on a représenté
le chemin de la lumière jaune sortant après une réfraction,
une réflexion et une autre réfraction
. . . . . . . . . . . . ..
.... Toute la lumière
ne sort pas selon les rayons de classe trois. A chaque rélexion/réfraction,
D) l'intensité lumineuse se divise et les rayons de classe 4 sont
moins intenses que ceux de classe 3. Cependant, ils existent et donnent
un autre cône de déviation avec un angle
de 130° environ. ( D2
= 50°)
B) Les rayons de classe 2 sont insuffisamment dispersés et ne viennent pas vers l'observateur qui se trouve disposé sur le trajet des rayons de classe 3 qui donnent l'arc en ciel primaire.
Les rayons de classe 4 donnent l'arc en ciel secondaire.
