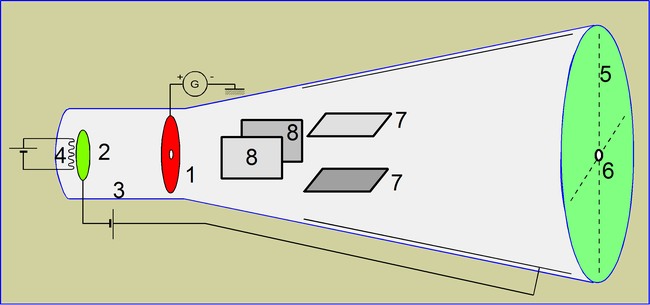

1 : anode d'accélération . .............. 2 : cathode ..........................3 : tube sous vide
4 : filament et circuit de chauffage de la cathode. .........................5 : écran recouvert de "phosphore" (substance devenant lumineuse sous l'impact des électrons et gardant quelques secondes cette qualité)
6 : spot ..........................................7 : plaques de déviation verticale
8 : plaques de déviation horizontale. .......................................... 9 : blindage métallique intérieur . Il est destiné à recueillir les électrons qui rebondissent sur l'écran. Notez le circuit qui permet à ces électrons d'être aspirés par le générateur qui alimente, par sa borne - la cathode "2"
