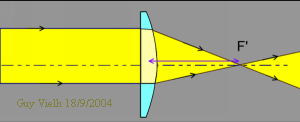

B) Il y a deux types de lentilles sphériques. Celles qui ont le bord plus mince que le centre: ce sont des lentilles convergentes
F',
foyer image, est après la lentille dans le sens de la marche de la
lumière
A) Les lentilles sphériques sont le résultat de l'intersection de deux sphères. Le rayon de l'une d'elle peut être infini cela donne l'intersection d'une sphère et d'un plan.
Réalisées dans une matière réfringente, elles ont la propriété de modifier la direction des rayons lumineux qui les traversent. Bien que "fausses" théoriquement elles conviennent dans beaucoup de cas.
B) Il y a deux types de lentilles sphériques. Celles qui ont le bord plus mince que le centre: ce sont des lentilles convergentes
F',
foyer image, est après la lentille dans le sens de la marche de la
lumière

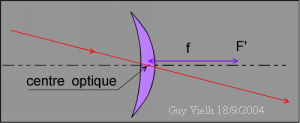

Propriété n°2: Tout rayon passant par le centre de la lentille n'est pas dévié.
Nous pouvons tracer trois rayons particuliers issus d'un point choisi
de la source à l'aide d'une règle et d'un crayon bien fin.
Symbolisation des lentilles.
salle N012 meuble à tiroir
C) et celles dont le bord est plus épais que le centre: ce sont des lentilles divergentes:
Le foyer F' est le foyer image, il est devant la lentille dans le sens de
marche de la lumière.
Propriété n°1 : tout rayon tombant
sur la lentille parallèlement à l'axe optique en ressort en
passant par le foyer image.

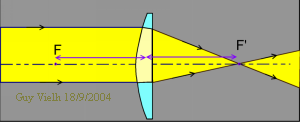

Si on retourne la lentille, on voit qu'il y a un foyer de l'autre côté, à la même distance = dist. focale.
