Tension redressée 2 alternances
Tension redressée 2 alternances + filtrage par un condensateur.

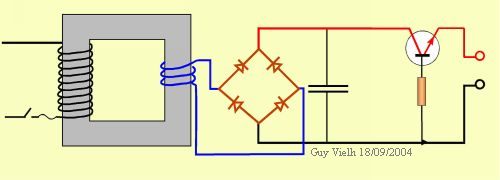

Ci desus: alimentation redressée deux alternances et filtrée par condensateur. On sait faire mieux encore, en utilisant un transistor "ballast" .
Cela permet d'économiser sur la capacité du condensateur
qui est la pièce la plus coûteuse après le transformateur.
Meilleur encore, grâce au ballast: ce sont les alimentations
réglables et alimentations
réglables stabilisées.
La tension obtenue avec le pont de Graetz forme des arches. 100 par secondes: la tension moyenne sera deux fois plus élevée qu'avec une seule diode.
Mais, il subsiste donc une pulsation de 100 Hz qui rend cette alimentation inutilisable pour toute application sonore.
On peut (on doit souvent) lisser la tension, tout comme on atténue des vagues en prélevant de l'eau sur les crêtes et en la restituant dans les creux.
Un condensateur peut faire cela. Plus il a de la capacité, meilleur sera le lissage.
Ci-dessous pont redresseur filtrable par deux condensateurs commandés par deux boutons poussoirs. Permettant de montrer le travail du filtre.
