avant

après

Sur l'oscilloscope, la tension évolue en "arches de pont". La tension est encore pulsée mais 100 fois par seconde. Le courant continu apparaît comme un trait horizontal ... on n'y est pas encore !

Quel que soit le sens du courant dans les fils bleus, le courant sort par la même borne + qui est toujours positive ! Les deux alternances sont récupérées avec le "pont de Graetz":

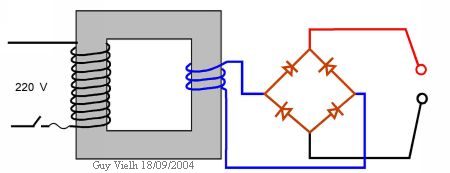

Avec le montage de redressement à une diode, on voit des durées de 1/100° s pendant lesquelles la tension tombe à 0V. Comme ce qui compte c'est l'effet donné par le courant, ces zones font baisser de moitié la tension moyenne de l'alimentation. On fait mieux avec le pont de Graetz: à droite, 4 diodes montées en "pont".

Suivez le sens du courant: il sort toujours par la borne rouge .

Les ponts redresseurs sont des composants monobloc pour simplifier les travail de l'électronicien. En voici deux dans la photo ci-dessous:

ALIMENTATION continue à partir du ~ (2)

G Vielh 2004 révision 2008 niveau 9
