la tension de seuil de la diode (0,7V pour une diode au Si).
Pour un jouet ne comportant qu'un moteur, cette forme de tension est suffisante.
la tension de seuil de la diode (0,7V pour une diode au Si).
Pour un jouet ne comportant qu'un moteur, cette forme de tension est suffisante.
Pour toute application aboutissant à un son, cela rajoute un ronflement insupportable à la fréquence de 50 Hz. Ce redressement est donc insuffisant et on sait faire mieux:

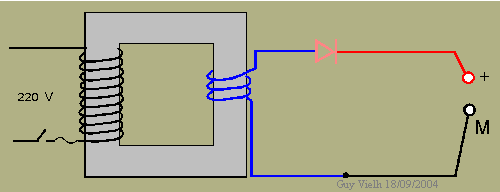

. B) Le tranformateur abaisse la tension du secteur
à une valeur convenable. La diode ne laisse passer le courant que dans
un sens. On a une tension positive sur la borne + mais c'est une tension pulsée
comme le montre l'écran de l'oscilloscope: en haut de l'écran,
la tension alternative, en bas, après la diode
La tension maximale des crêtes est la tension
maximale (amplitude) sortant du transformateur diminuée de
d'une diode. L'écran de l'oscilloscope présenté à droite montre la sinusoïde complète à la sortie du transformateur et le résultat après passage dans la diode.
