Il y a des surtensions qui peuvent claquer le condensateur. Il faudra y prendre garde lorsque l'on choisit le condensateur pour faire cette expérience.

. ..

Exemple: dans un filtre pour enceinte acoustique: Q = 10, avec U_géné = 20V (puissance de 50W)

on trouvera 200 V aux bornes du condensateur. Si le constructeur a mégoté sur la qualité de ses composants (ex: TS = 160V) eh bien le condensateur sera détruit et il faudra le changer .

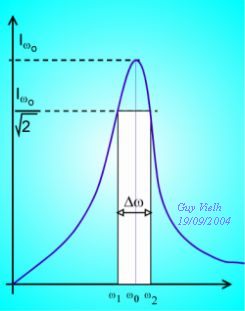

Dw est la bande passante (à -3 dB) du circuit. Le facteur de qualité exprime l'élancement du pic de résonance:

Q = w_o/(Dw) = Lw_o/R = 1/(RCw_o)

Lorsque Q est grand, la résonance est aigle. Lorsque Q est faible, la résonance est floue.

Les surtensions, à la résonance: U_L = Q.U_géné = U_C

tan j = (Lw - 1/Cw) / R

cos j = R / {R²+(Lw-1/(Cw))²}^½

Z = {R²+(Lw-1/(Cw))²}^{½ impédance}

Um = Z.Im

Um = se mesure à l'échelle sur la construction de FRESNEL.

Lw - 1/Cw est la réactance du circuit

Si Lw = 1/(Cw)

alors j = 0 . U et I sont en phase.

Z = R et Im = Um/R

lorsque R est petite, Im prend une très grande valeur.

on dit que l'on a résonance d'intensité. Mais la tension aux bornes de la bobine et aux bornes du condensateur ne sont pas nulles, loin de là.

R.L.C. oscillations forcées RÉSONANCE.
