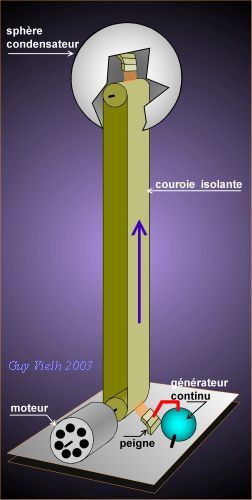

Une longue courroie isolante est entraînée par un moteur. A la base, un balai en cuivre dépose des charges issues d'un petit générateur. La courroie, isolante ne laisse pas ces charges se déplacer par rapport à sa surface. A cause du mouvement imposé par le moteur, les charges s'élèvent jusqu'à la sphère où elles sont recueillies par le balai supérieur.
Dans cette sphère, le champ est nul et les charges quittent sans effort la courroie. Elles s'accumulent sur la sphère. Cette sphère est aussi bien isolée du sol que possible par une colonne isolante qui protège la courroie.
U = Q/C
or Q augmente à mesure que les charges sont apportées par la courroie. Lorsque la différence de potentiel est suffisante, une étincelle claque entre la sphère et la terre. Ou entre la sphère et tout objet relié à la terre...

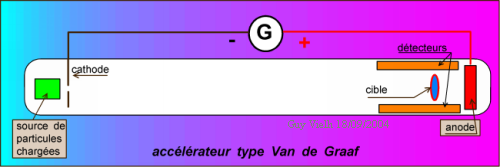

On utilisait les millions de volts ainsi créés pour accélérer
des ions. C'est un accélérateur
linéaire. On fait beaucoup mieux avec un cyclotron.
