Avec le matériel géoptic, on simule le télecsope de Newton.

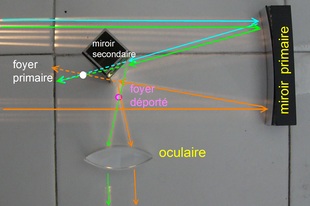

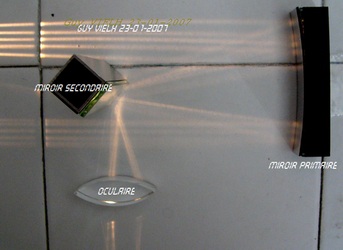

Sur la photo de droite, deux lanternes envoient 10 faisceaux parallèles sur un miroir concave qui devrait être parabolique.
Le miroir focalise ces rayons à son foyer image.
Cependant, un miroir plan secondaire dévie ces rayons. Ils se coupent au foyer déporté.
Après le foyer déporté, les rayons traversent une lentille convergente qui donne de ce foyer déporté une image virtuelle à l'infini: les rayons émergent de la lentille oculaire parallèlement entre eux . Ici, comme ils s'agit de rayons axiaux, ils sont aussi parallèles à l'axe optique de l'oculaire.
On peut voir tous les éléments du télescope et le tracé de quelques rayons qui correspondent exactement avec la construction géométrique donnée dans la fiche précédente.
