La réponse dépend de la quantité de lumière mais aussi de la longueur d'onde. Le récepteur n'est pas linéaire.

Le temps de réaction d'une photodiode est fantastique: environ 1 ns. Par contre une LDR met pratiquement 1 s pour réagir. Une photopile, encore plus.

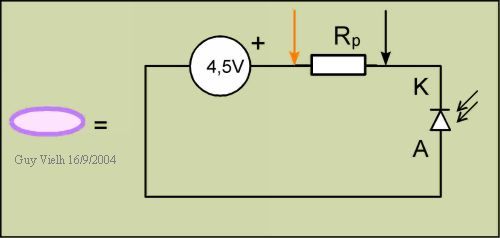

On alimente une photodiode montée en inverse. Il n'y a pas de courant dans l'obscurité ( enfin la valeur classique d'une diode en inverse, la résistance de la diode valant alors 10 MW environ), pas de tension entre la flèche orange et la flèche noire qui sont reliées soit à un voltmètre soit à un oscilloscope.

En présence de lumière, le seuil de la photodiode devient tout petit, elle conduit le courant. Il y a la tension Rp.I entre les flèches orangée et noire.

Sur l'oscillo, le spot grimpe, sur le voltmètre les chiffres défilent et on ne peut rien lire:

lorsque la mesure bouge, seuls les affichages analogiques permettent de voir.

Bref, ceci est un détecteur de lumière. De plus, il existe des photodiodes sensibles aussi dans l'infra rouge. Elles sont noires pour arrêter la lumière visible qui ferait réagir la photodiode.

Détecteur de lumière à photodiode ...........

G Vielh 2004 révision 2008 niveau 9
