f3 = 5.c/4.L = 5 . f1
f4 = 7.c/4.L = 7 . f1
On n'a que les harmoniques impairs.
Avec le tube de Kundt, la petitesse du HP rend difficile de mesurer le premier dessin:
On trouve 500 Hz pour le deuxième, 850 pour le troisième donc environ 170 Hz pour le premier ...
On en profite pour mesurer la célérité du son dans l'air.
Lorsque l'excitation est à une extrémité: haut parleur (non scellé) à l'entrée d'une colonne d'air fermée à l'autre bout, corde de Melde, orgue à tube fermé, flûte de pan:
une des extrémités (celle qui est fermée) présente un ventre de vibration et l'autre un nœud.
Si le tuyau de l'instrument est ouvert (tube de Kundt ouvert) , la corde est tenue fixe à l'autre bout: corde de Melde, cette extrémité est inverseuse.
Il y a un nœud de vibration à cette extrémité.

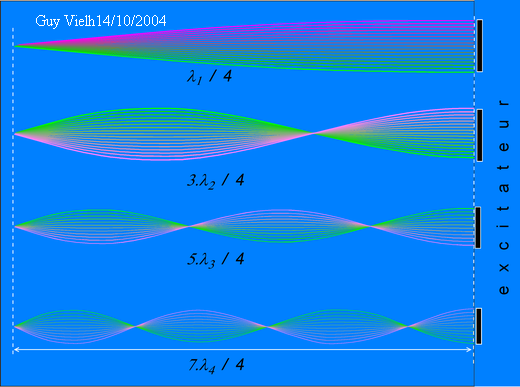

On obtient encore des harmoniques mais la longueur du milieu se divise en nombre impair de quarts de longueur d'onde ... L est la longueur du milieu
f1 = c / 4.L
f2 = 3.c/4.L = 3 . f1
