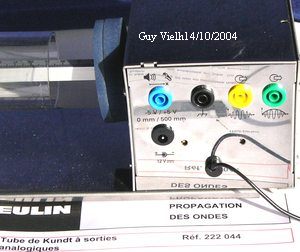

Les sorties analogiques pour l'étude des
ondes stationnaires.
Les sorties analogiques pour l'étude des ondes stationnaires.
Un haut parleur alimenté par un générateur BF amplifié, produit un son qui se propage dans le tube de Kundt.
Enfermée, l'onde est plane et ne s'affaiblit que très lentement.
On peut y mesurer la vitesse de propagation du son dans l'air par la méthode de la longueur d'onde et par celle des ondes stationnaires.
Evidemment le matériel est différent mais le principe rigoureusement identique.
En déplaçant le microphone, on détecte l'amplitude du signal, Il est facile de savoir lorsqu'on a reculé le microphone d'une longueur d'onde. On en déduit la vitesse du son dans l'air.
Ceci peut se faire pour plusieurs fréquences : v ne dépend pas de f.
Les sorties analogiques pour l'étude des ondes stationnaires.
Le tube de Kundt, vue d'ensemble

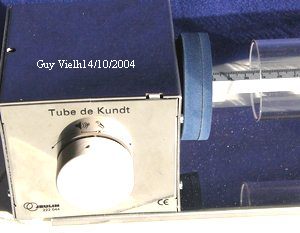

Bouton permettant de déplacer le microphone dans le tube. Un bouchon (bleu) permet de fermer cette extrêmité du tube. Ici, ouverte. Les fréquences propres ne sont pas les mêmes selon que le tube est ouvert ou fermé.
