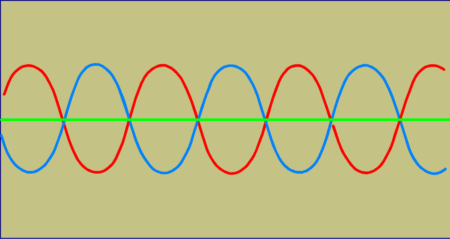

En tout point, à chaque instant l'amplitude du signal vert est la somme des amplitudes du signal rouge (incident) et du signal bleu (réfléchi).
Aux noeuds de vibration cette somme est nulle pour toutes les valeurs de t.
Aux ventres de vibration Yventre = 2.A.sin [ 2.p.f.(t - k.T/2)] si il n'y a pas amortissement du signal pendant sa propagation.
Pour les valeurs de k paires , le ventre et la source sont en phase ... pour k impair, le ventre et la source sont en opposition de phase .
Nous sommes dans le cas d'une corde tendue entre S et L. Les deux extrémités sont inverseuses.
L = n . vT/2 = n . l/2 Il n'y a d'ondes stationnaires que si L est un multiple de la demi longueur d'onde
Cette animation montre la progression de l'onde incidente .
Elle rencontre l'onde réfléchie qui progresse vers a gauche.
Les deux amplitudes s'ajoutent et donnent le
signal vert.
Les noeuds de vibration sont les points dont les amplitudes sont constamment nulles.
Les ventres de vibration sont les points où le signal vert atteint les plus grandes excursions. L'amplitude maximale y est la plus grande.
