La luminosité est obtenue en augmentant le courant de la pile qui alimente la cathode.
Lorsque les électrons arrivent devant l'anode, ceux qui sont en face du trou passent et se trouvent projetés à grande vitesse vers la droite.
Pour ne pas perdre de l'énergie en produisant des électrons qui iraient s'écraser sur l'anode, on FOCALISE le jet d'électrons.
La focalisation permet aussi de former une tache fine sur l'écran situé à droite, loin en dehors du dessin.(5)
Sur un oscillo, ce dispositif est accessible: FOCUS.
La luminosité est obtenue en augmentant le courant de la pile qui alimente la cathode.
L'effet thermoélectronique: dans les métaux, une mer d'électrons libres baigne les ions du réseau cristallin. Ils s'agitent thermiquement. (cela produit du bruit dans les circuits électroniques)
Si on chauffe beaucoup, c'est la cohue.
Les électrons libres se bousculent et il y en a qui sautent en dehors. ils ne vont pas très loin car le conducteur est devenu positif et retient ces évadés.

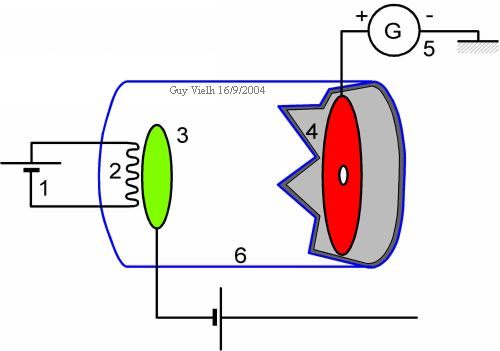

Si on veut faire sortir beaucoup d'électrons de la plaque verte (3),
il suffit d'en faire arriver d'autres et d'attirer au loin ceux qui se sont échappés. C'est le rôle de l'anode d'accélération (4), rendue très positive (15000V) par le générateur de THT (5).
L'électrode (3) est négative: c'est la cathode. D'où le nom de tube cathodique donné à l'ensemble: canon + la partie à droite non représentée.
